現如今，越來越多的大型樓宇建立起來，能耗監測也越來越復雜們對于一些大型的分布式建筑，能耗監測系統的網絡結構規劃至關重要。

建筑能耗監測系統的整個網絡按云計算架構規劃，支持分布疊加式部署，系統建設可以從基本的服務器部署開始，根據需要逐漸擴大服務器部署，并可以建立不同區域中心機房，各區域中心機房通過能耗數據通信冗余，保證各個區域中心之間的能耗數據同步。

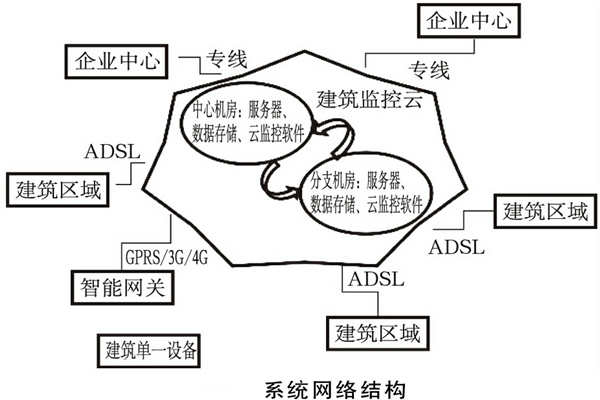

接入云監控系統的可以是一棟建筑的內部網絡、分公司的內部網絡、單一的監控點，接入方式支持專線、寬帶、無線等。接入部分不隨能耗監測系統擴張而改變，系統根據接入流量，自動分布接入服務器進行監控點或監控子網的接入。能耗監測系統網絡結構如下圖所示。

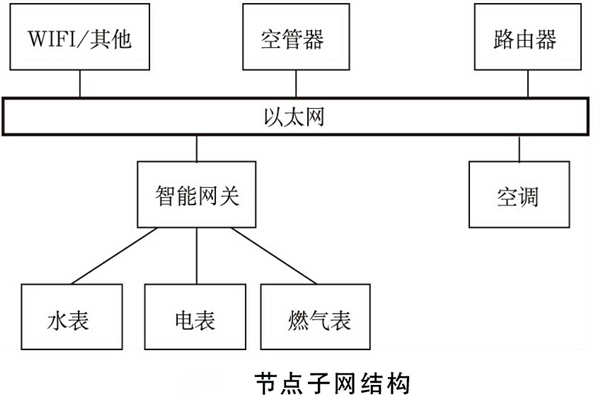

每個監控節點可以采用子網形式，接入多個采集點，結構如下圖所示。

如上所述，合理規劃網絡結構，能夠保障建筑能耗監測系統的功能充分發揮，更好地實現能耗監測與管理工作。
